Máy dán hộp các tông gấp tự động 350g-800g

GLUER THƯ MỤC TỰ ĐỘNG TỐC ĐỘ CAO

JH-1450AC

Máy dán thư mục bìa cứng tự động JH-1450

1. Giới thiệu

JH-1450AC là loại máy cỡ trung bình, chủ yếu thích hợp đóng gói cỡ vừa, bìa cứng 350g-800g, bao bì sóng 1mm-5mm, bao bì carton hai lớp;máy này cũng có thể sản xuất hộp gấp đôi và máy cắt bế phẳng hai lớp và E, CBA hoặc hộp cắt khuôn quay máy in gốc nước, toàn bộ máy có nhiều thay đổi hơn, gỡ lỗi đơn giản, vận hành đơn giản và thuận tiện.Máy này được trang bị bộ định vị hiệu chỉnh giấy độc đáo, thiết bị cắt xén, thiết bị căn chỉnh hộp xếp chồng liên tục.Nó sử dụng thiết bị đầu cuối cảm ứng và hệ điều hành PLC, (hệ thống chẩn đoán trực tuyến từ xa tùy chọn).Hệ điều hành điều khiển từ xa, người vận hành có thể điều khiển phạm vi hoạt động của máy dừng ở bất kỳ khu vực vận hành nào, được trang bị màn hình máy tính, hộp số là một động cơ giảm tốc độc lập, bền, ít tiếng ồn, được trang bị bảng điều khiển điện, ổn định và hiệu quả, đáp ứng đầy đủ nhu cầu hoạt động nhân bản.

2. Thông số kỹ thuật:

Một.Thông số kỹ thuật của JH-1450AC:

• Chất lượng giấy áp dụng: bìa cứng trắng (350-800 gsm), bìa cứng sóng E, CBA.
• Phương pháp nạp giấy: với đai hút chính xác, tự động và liên tục
• Chiều rộng hộp: 420mm-1450mm
• Kích thước cơ học (L×W×H/M): 16.488×2.3×1.6
• Keo: chất tan
• Tổng trọng lượng (xấp xỉ): 8T
• Công suất yêu cầu: khoảng 23KW
• Tốc độ cơ học: 240m/phút

B. Thành phần:

Nó được chia thành bảy mô-đun: phần nạp, phần căn chỉnh bên, phần dán, phần chống móc, phần tạo hình gấp, phần ép và đếm, phần băng tải.

• Phần trung chuyển

Nó bao gồm 7 miếng đai nạp giấy hút rộng 60mm;Tấm kim loại 10 mm được điều chỉnh theo chiều ngang để đặt chiều rộng và đai đầu ra giấy được dẫn hướng bởi các con lăn;vách ngăn được thiết hai bên trái phải để điều chỉnh trái phải theo kiểu dáng sản phẩm;bộ phận nạp giấy được trang bị ba dao ra giấy để điều chỉnh độ dài không đối xứng theo mẫu thực tế;thiết bị hút phối hợp với động cơ để nạp giấy một cách nhanh chóng và dễ dàng, liên tục và tự động một cách chính xác.Phần nạp giấy có thể xếp chồng giấy có chiều cao lên tới 400mm và áp suất nạp giấy phía trên là khí nén để đảm bảo nạp giấy gợn sóng trơn tru.Người vận hành có thể điều khiển công tắc nạp giấy ở bất kỳ khu vực vận hành nào.

• Phần căn chỉnh bên

Cấu trúc hai tấm áp dụng nguyên tắc của thước đo đẩy và thước đo bên, có thể điều chỉnh các tông bị lệch để đảm bảo cho ăn trơn tru.

• Phần dán

Tất cả các xi lanh keo có thể được nạp và dỡ;xi lanh keo phía dưới được trang bị trái và phải, dung tích lớn, có thể tùy theo tình hình thực tế mà lựa chọn;thể tích xi lanh keo có thể điều chỉnh, ổn định và dễ bảo trì;độ dày của bánh xe dán được cung cấp là 10 mm-20 mm, và nó cũng có thể được tùy chỉnh theo yêu cầu lựa chọn;xi lanh keo được làm bằng vật liệu chắc chắn và bền để đảm bảo hoàn thành chức năng dán.

• Phần chống móc:

hệ thống góc 4/6 được thiết kế đặc biệt, được điều khiển bởi hệ thống điều khiển servo có độ chính xác cao.Do đó, nhận ra các chức năng gấp đặc biệt như đáy, khóa trước và góc 4/6, có thể đáp ứng các chức năng của nhiều loại nắp và hộp góc 4/6.

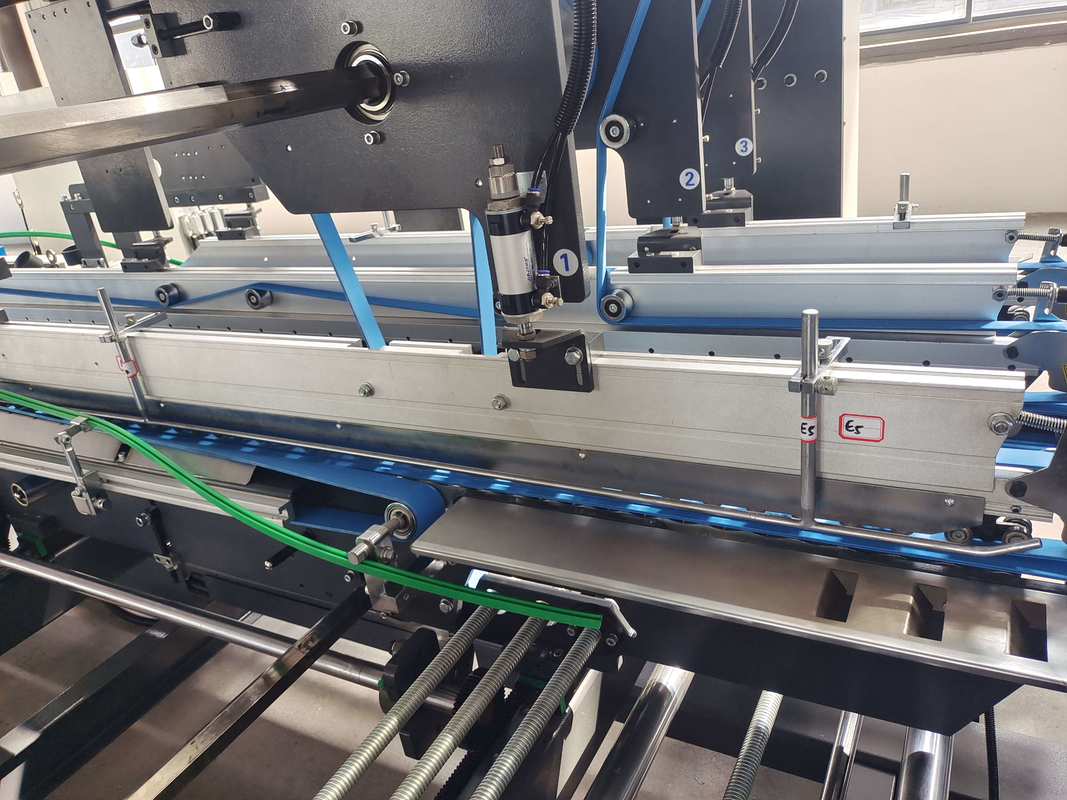

• Phần tạo hình gấp

Cấu trúc ba tấm, đai trên là loại truyền động chính, để đảm bảo vận chuyển giấy trơn tru.Nó bao gồm một đai đáy 50 mm và đai quay rộng 60 mm;bên trái và bên phải được hoàn thành với đường gấp thứ hai 180 độ và đường gấp thứ tư 180 độ được kết hợp hoàn toàn;bánh xe dẫn hướng trái và phải điều chỉnh theo các vị trí khác nhau để phù hợp với hộp gấp trơn tru hơn;ổ trục dưới hỗ trợ và hướng dẫn dây đai chạy chính xác.Tấm đai áp lực phía trên có thể di chuyển lên xuống để thích ứng với các độ dày bìa cứng khác nhau.

• Phần báo chí và đếm

Chiều dài của hộp số trên và dưới có thể điều chỉnh được;phương pháp tích lũy hộp tự động liên tục đảm bảo rằng các hộp đi vào phần vận chuyển một cách gọn gàng;thiết bị tự động truy cập điện được thông qua;nó được trang bị hệ thống áp suất không khí và hệ thống vận chuyển áp suất.Áp lực có thể được điều chỉnh theo các loại hộp và chất lượng giấy khác nhau để làm cho việc ép hộp hoàn hảo hơn.

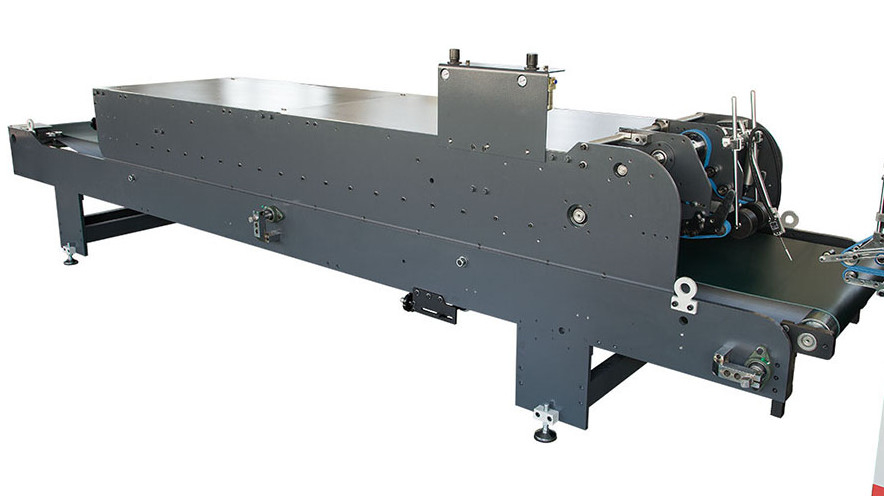

• Phần băng tải:

Được trang bị vách ngăn phía trước và chức năng đẩy liên tục, có thể sửa lỗi trong quá trình gấp thùng carton.Đai cấp liệu đầu vào thông qua cấu trúc truyền chính trên và dưới độc lập.Đai đầu vào mềm vừa phải, không làm nát thành phẩm;toàn bộ phần vận chuyển có thể di chuyển qua lại;ép đều và chuyển tải gọn gàng để đảm bảo chất lượng hoàn hảo;tốc độ của bộ phận vận chuyển có thể được điều chỉnh tự động theo tốc độ chạy của máy chính và thiết bị quang điện.Tốc độ được điều chỉnh bằng chế độ vận hành thủ công;một bộ thiết bị chức năng bao gồm các bánh xe cao su.

3. Danh sách bộ phận chính

4. danh mục phụ tùng

DANH SÁCH TÙY CHỌN:

• hệ thống kiểm tra
• Hệ thống phun keo với bốn điều khiển và hai đầu
• Hai đầu cho băng keo hai mặt
• Súng đôi plasma
• Dán cửa sổ
