Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút
Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút

Hình ảnh lớn :  Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JINGHONG
Chứng nhận: ISO/CE
Số mô hình: JH-2100
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 100000-180000/SET
chi tiết đóng gói: Màng chống rỉ khí tượng và khung thép đáy
Thời gian giao hàng: 45 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T
Khả năng cung cấp: 10 bộ / tháng

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút

Sự miêu tả
Chiều rộng hộp: 420mm-2100mm Chất lượng giấy áp dụng: white cardboard (300-800 gsm), facing and laminated E, C/B/A. bìa cứng màu trắng (300-800
Tốc độ cơ học: 250m / phút
Điểm nổi bật:

Máy dán thư mục hộp sóng 10mm

,

máy dán thư mục hộp sóng 250m/phút

,

Máy dán thư mục hộp sóng 250m/phút

GLUER THƯ MỤC TỰ ĐỘNG TỐC ĐỘ CAO



JH-2100F-PCW

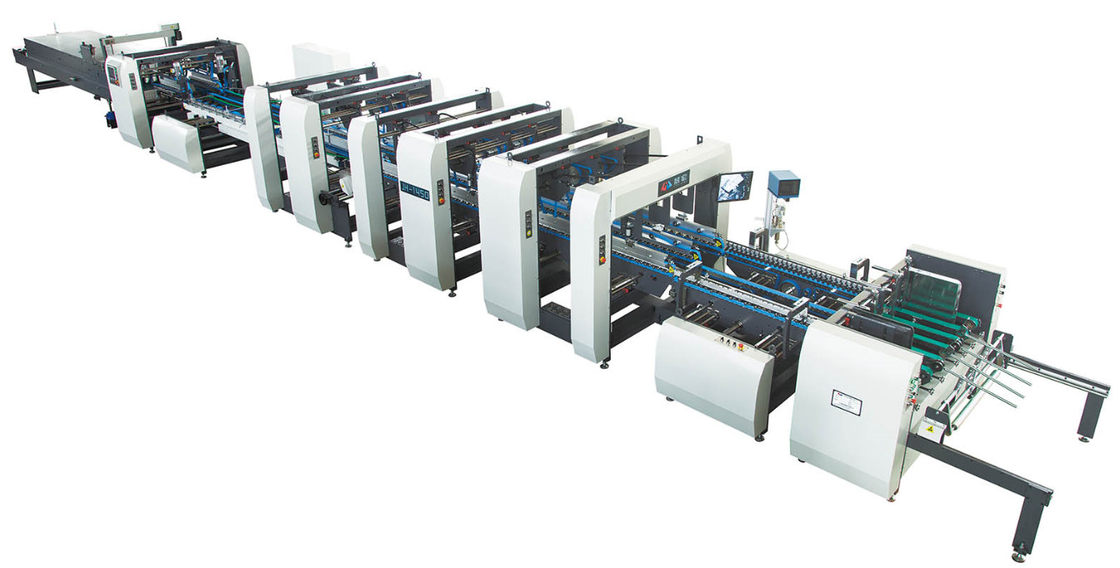

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 0



1. Mô tả sản phẩm

JHF-2100F-PCW là mẫu mã đa chức năng, chủ yếu phù hợp đóng gói cỡ trung bình, bìa cứng 300g -800g, bao bì gợn sóng 1mm-10mm, đáy gấp đôi và móc;máy này cũng có thể sản xuất khuôn cắt áp lực phẳng hai lớp và E, CBA năm lớp hoặc khuôn cắt khuôn quay in gốc nước có rãnh hai nếp gấp, mô hình đáy móc, toàn bộ máy có nhiều thay đổi đa dạng hơn, đơn giản gỡ lỗi, hoạt động đơn giản và thuận tiện.Máy này được trang bị bộ định vị hiệu chỉnh bìa cứng độc đáo, thiết bị chụp hộp xếp chồng liên tục.Nó sử dụng thiết bị đầu cuối cảm ứng và hệ điều hành PLC, (hệ thống chẩn đoán trực tuyến từ xa tùy chọn).Được trang bị hệ điều hành điều khiển từ xa, cấu trúc truyền dẫn sử dụng hộp số động cơ độc lập được nhóm lại, hoạt động ổn định, không gây tiếng ồn và áp suất đai trên được điều chỉnh bằng khí nén.Nó ổn định và hiệu quả, và đáp ứng đầy đủ nhu cầu vận hành nhân bản.Máy này được sản xuất theo tiêu chuẩn CE của Châu Âu.Đâymáy được trang bị hệ thống 4/6 điểm.





2. Thông số kỹ thuật:

A. Thông số kỹ thuật của JHF-2100F-PCW:

1) Chất lượng giấy áp dụng: bìa cứng màu trắng (300-800 gsm), tráng mặt và ép lớp E, C/B/A.sóng năm lớp

  1. Phương pháp nạp giấy: với đai hút một cách chính xác và tự động và liên tục
  2. Tốc độ cơ học dính (MAX): 250m/phút
  3. Chiều rộng hộp: 420mm-2100mm
  4. Kích thước cơ học (dài×rộng×cao/MM): 23000×2940×2000/MM
  5. Keo: chất tan
  6. Tổng trọng lượng (xấp xỉ): 19,5T
  7. Công suất yêu cầu: khoảng 48KW

B. Thành phần:

Nó được chia thành sáu mô-đun: phần nạp liệu, phần căn chỉnh bên, phần chống móc, mô-đun tạo hình gấp, mô-đun ép và đếm, phần băng tải.



  • Phần trung chuyển:

Nó bao gồm 7 miếng đai nạp giấy hút rộng 60mm;Tấm kim loại 10 mm được điều chỉnh theo chiều ngang để đặt chiều rộng và bánh xe dẫn hướng dập nổi hướng dẫn đai đầu ra giấy;có vách ngăn 2 bên trái phải, có thể di chuyển trái phải theo kiểu dáng sản phẩm;bộ phận nạp giấy được trang bị ba dao ra giấy.Dao rọc giấy điều chỉnh độ dài bất đối xứng theo mẫu thực tế;thiết bị hút phối hợp với động cơ để nạp giấy tự động một cách nhanh chóng, dễ dàng và liên tục.Phần nạp giấy có thể xếp chồng giấy ở độ cao 400mm và áp suất nạp phía trên là khí nén để đảm bảo nạp giấy gợn sóng trơn tru.Người vận hành có thể điều khiển công tắc nạp giấy ở bất kỳ khu vực vận hành nào.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 1

  • Phần căn chỉnh bên:

Cấu trúc ba tấm áp dụng nguyên tắc của thước đo đẩy và thước đo bên, có thể điều chỉnh các tông bị lệch để đảm bảo cho ăn trơn tru và trơn tru.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 2



  • chống móc

Cấu trúc ba tấm, đai trên là loại truyền động chính, để đảm bảo vận chuyển giấy trơn tru.Đai dưới cùng là 50MM, đai trên là 30MM và đai áp suất trên di chuyển lên xuống bằng khí nén để thích ứng với các độ dày bìa cứng khác nhau.Được trang bị hệ thống anit-hook, hợp tác với hệ thống 4/6 điểm để đảm bảo hình thành hộp tốt.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 3

  • chống móc:

Cấu trúc ba tấm, đai trên là loại truyền động chính rộng 30mm và đai dưới rộng 50mm để đảm bảo vận chuyển giấy trơn tru.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 4

  • Mô-đun tạo hình gấp

Cấu trúc ba tấm, đai trên là loại truyền động chính, để đảm bảo vận chuyển giấy trơn tru.Nó bao gồm một đai đáy 50 mm và một nạng rộng 60 mm;bên trái và bên phải được hoàn thành với đường gấp thứ hai 180 độ và đường gấp thứ tư 180 độ được kết hợp hoàn toàn;bánh xe dẫn hướng trái và phải điều chỉnh theo các vị trí khác nhau để phù hợp với hộp gấp trơn tru hơn;ổ trục dưới hỗ trợ và hướng dẫn dây đai chạy chính xác.Đai gấp được điều khiển độc lập và tốc độ của đai gấp có thể được điều chỉnh độc lập, do đó sản phẩm sẽ không bị lệch keo.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 5



  • Mô-đun báo chí và đếm:

Truyền trên và dưới có thể điều chỉnh độ dài;và nó được trang bị một thiết bị căn chỉnh để sửa các lỗi phát sinh trong quá trình gấp của thùng carton, và đường gấp ở hai bên của thùng có thể được làm phẳng và sửa chữa khi thiết bị làm phẳng tạo ra hộp năm lớp.Khi sản xuất các hộp dán đáy, nó được trang bị một thiết bị chặn phía trước bằng khí nén.Phương pháp tích lũy hộp tự động liên tục đảm bảo rằng hộp đi vào bộ phận vận chuyển gọn gàng;nó sử dụng một thiết bị tự động truy cập điện;nó được trang bị hệ thống áp suất không khí và hệ thống vận chuyển áp suất.Bánh xe ép có thể được điều chỉnh theo các loại hộp và chất lượng giấy khác nhau để làm cho hộp ép hoàn hảo hơn.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 6



  • Phần băng tải:

Áp dụng cấu trúc truyền động chính trên và dưới độc lập, đai ép phía trên có thể di chuyển tiến và lùi theo chiều dài của thùng sản xuất, đai cấp liệu đầu vào mềm và vừa phải, không làm nát thành phẩm;ép cân đối, truyền tải gọn gàng, đảm bảo chất lượng hoàn hảo;tốc độ của bộ phận vận chuyển phù hợp với tốc độ chạy của máy chính.Các thiết bị điện được điều chỉnh tự động, cũng có thể chọn vận hành và tốc độ thủ công;có hai bộ thiết bị chức năng ép trước và ép giấy.Việc gỡ lỗi và vận hành rất đơn giản và thuận tiện để điều chỉnh.

Máy dán thư mục hộp sóng 1mm-10mm Tốc độ cao 250m / phút 7



  1. Danh sách bộ phận chính
Không. Mục Nhãn hiệu Nguồn gốc
1 Động cơ chính động cơ CB Đài Loan
2 bộ chuyển đổi tần số đổi mới Trung Quốc
3 HMI đổi mới Trung Quốc
4 dây đai đồng bộ cổng Hoa Kỳ
5 ổ trục chính NSK/SKF Nhật Bản, Thụy Điển
6 trục chính WEIMIAO Đài Loan
7 đai nạp giấy NITTA Nhật Bản
số 8 đai phẳng NITTA Nhật Bản
9 plc đổi mới Đài Loan
10 Thành phần điện tử Schneider Pháp
11 đường thẳng NHÂN VIÊN Đài Loan
12 Hệ thống keo KEQI Trung Quốc
13 kiểm tra điện tử Sunx Nhật Bản






  1. danh mục phụ tùng
Không. Mục Quán. Nhận xét
1 Hộp công cụ và công cụ hoạt động 1 Tiêu chuẩn
2 bộ đếm quang điện 1 Tiêu chuẩn
3 số lần đá 1 Tiêu chuẩn
4 đệm mức 32 Tiêu chuẩn
5 Ống ngang 15 mét 1 Tiêu chuẩn
6 màn hình máy tính 1 Tiêu chuẩn
7 Kết hợp phần đáy móc 4 Tiêu chuẩn
số 8 Kết hợp đai xốp 4 Tiêu chuẩn
